図枠形式、ﾚｲﾔ変更、色ﾏｯﾋﾟﾝｸﾞ、BOMﾊﾟﾗﾒｰﾀ列。1つのﾎﾞﾀﾝで一括処理する。
SWTDOﾁｰﾑ連携ﾓｼﾞｭｰﾙは、企業全体の設計成果物の設定とﾃﾝﾌﾟﾚｰﾄを統一する。管理者がTDOServerを設定し、ｸﾗｲｱﾝﾄPCが共有設定とSWTDOTﾃﾝﾌﾟﾚｰﾄを使用することで、全ﾕｰｻﾞの出力をそろえる。
目的と前提
目的：企業内すべてのﾕｰｻﾞの設計成果物出力形式を統一し、SWTDOとSWTDOTﾃﾝﾌﾟﾚｰﾄ設定の学習ｺｽﾄを実質0にする。
実現方法：管理者がTDO関連設定とSWTDOTﾃﾝﾌﾟﾚｰﾄをｻｰﾊﾞに保存する。ｸﾗｲｱﾝﾄPCはｻｰﾊﾞ側の設定とﾃﾝﾌﾟﾚｰﾄを使用し、出力を統一する。
前提：各ﾕｰｻﾞに、企業内で一意な社員番号が必要。
共通設定と個人設定
ﾁｰﾑﾓｼﾞｭｰﾙのTDO設定は、共通設定と個人設定に分かれる。
- 共通＋個人：符号要素の並びに拡張1と社員番号を必須とする場合、全ﾕｰｻﾞが両方の項目を使用する。例：
Development_A02 G001h _Flange v1.sldprt。拡張1の内容はﾕｰｻﾞが定義でき、例えば「Development」を「Engineering」に変更できる。 - 共通：射出成形部品のﾌｧｲﾙｶﾃｺﾞﾘ接頭辞は全員Zとする。
- 共通：ｶｯﾄﾘｽﾄ注記の境界ﾎﾞｯｸｽ長を、材料取り長に置き換える。
- 個人：ｸｲｯｸ名前変更で保存する要素構成は個人ごとに保持する。
- 個人：SWTDOTﾃﾝﾌﾟﾚｰﾄﾊﾟｽは個人ごとに保持する。
LocalｲﾝﾀｰﾌｪｰｽとEntｲﾝﾀｰﾌｪｰｽ
- Localｲﾝﾀｰﾌｪｰｽ：単体運用と同等。ｻｰﾊﾞから設定とSWTDOTﾃﾝﾌﾟﾚｰﾄをﾀﾞｳﾝﾛｰﾄﾞできるが、即時更新は行わない。
- Entｲﾝﾀｰﾌｪｰｽ：設定とﾃﾝﾌﾟﾚｰﾄを常にｻｰﾊﾞから取得し、ｻｰﾊﾞへの継続接続を必要とする。
ﾗｲﾌﾞﾗﾘ、ﾌｧｽﾅｰﾗｲﾌﾞﾗﾘ、組立加速に対応するのはEntｲﾝﾀｰﾌｪｰｽのみ。
ﾁｰﾑのﾈｯﾄﾜｰｸ構成
構成A（推奨）
専用PCをｻｰﾊﾞとして使用する。SolidWorksは不要で、高性能ﾊｰﾄﾞｳｪｱも不要。
構成B
既存PCへTDOServiceを導入する。TDOServerを実行するPCを常時稼働でき、企業ﾃﾞｰﾀのｾｷｭﾘﾃｨ条件を満たせる場合、構成Aと機能的に同等。
TDOServerの用途
- 1台のPCにある全SWTDOT設定とﾃﾝﾌﾟﾚｰﾄを複製する。Entｲﾝﾀｰﾌｪｰｽでは即時複製となる。
- 全企業ﾓｼﾞｭｰﾙに必要なﾈｯﾄﾜｰｸｻｰﾋﾞｽを提供する。
- 1人だけの個人版：不要。
- 複数人の個人版／企業版：設定、ﾃﾝﾌﾟﾚｰﾄ、出力結果を統一できる。
- TDO企業版ﾍﾞｰﾀ利用者：ｻｰﾊﾞとｸﾗｲｱﾝﾄが同じPCでも必要。
- 有料ﾓｼﾞｭｰﾙを含む企業版：必要。
設定手順
0. TDOServerを起動
【管理者／TDOServer】TDO Serverを起動する。
1. ﾃﾞｰﾀﾍﾞｰｽとﾈｯﾄﾜｰｸを設定
【管理者／TDOServer】「ﾃﾞｰﾀﾍﾞｰｽとﾈｯﾄﾜｰｸ」を開く。企業DBのﾊﾟｽ（例：E:\ENT）を選択する。ｻｰﾊﾞに複数のIPｱﾄﾞﾚｽがある場合、ﾈｯﾄﾜｰｸ隣接PCから到達可能なLANｱﾄﾞﾚｽを選択する。

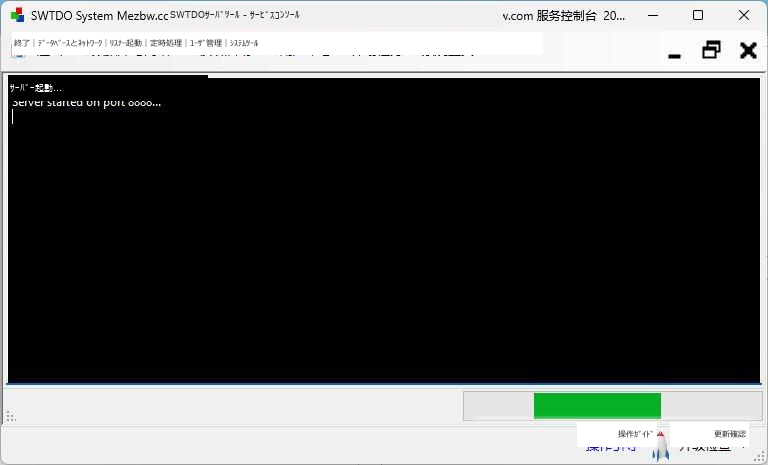

2. ﾘｽﾅｰｻｰﾋﾞｽを起動
【管理者／TDOServer】ﾘｽﾅｰｻｰﾋﾞｽを起動する。
3. 企業ﾗｲﾌﾞﾗﾘのﾊﾞｯｸｱｯﾌﾟを設定（任意）
【管理者／TDOServer】企業ﾗｲﾌﾞﾗﾘをﾊﾞｯｸｱｯﾌﾟする定時処理を設定する。別PCまたは別ﾃﾞｨｽｸ上のﾊﾞｯｸｱｯﾌﾟ先を選択する。
ｻｰﾊﾞ自身の設定についても、ｼｽﾃﾑﾊﾞｯｸｱｯﾌﾟ／復元機能を利用できる。
4. ｻｰﾊﾞを常時稼働させる
ｻｰﾊﾞ設定は完了。ｳｨﾝﾄﾞｳは最小化してよいが、ﾌﾟﾛｸﾞﾗﾑを終了・閉鎖しない。TDOServerは常時稼働を前提とする。
5. ｸﾗｲｱﾝﾄのｻｰﾊﾞｲﾝﾀｰﾌｪｰｽを設定
【ﾕｰｻﾞ／DataControl】「ｻｰﾊﾞｲﾝﾀｰﾌｪｰｽ」を開き、配布されたﾘﾓｰﾄﾊﾟｽを貼り付けて保存し、このPCを企業ｻｰﾊﾞへ登録する。管理者ｱｶｳﾝﾄとﾊﾟｽﾜｰﾄﾞを入力する。このﾛｸﾞｲﾝは通常のﾕｰｻﾞﾛｸﾞｲﾝとは別で、管理者の監督下で実行する。
6. 個人情報を入力
【ﾕｰｻﾞ／DataControl】新規登録ﾕｰｻﾞの既定権限は読取専用。有料企業ﾓｼﾞｭｰﾙのﾕｰｻﾞは手順9も実施する。
- 社員番号：企業内で一意にする。
- 氏名：図面の設計者情報に反映する。
- PC識別：記録したﾊｰﾄﾞｳｪｱ情報と実機の対応を識別する。例えばｹｰｽに「PC 01」と記載する。
- AIM：QQ、WeChatなどの連絡先を入力できる。
7. 設定を同期
【ﾕｰｻﾞ／DataControl】全ﾕｰｻﾞの設定基準となる管理者は「ﾛｰｶﾙからｻｰﾊﾞ」を使用する。一般ﾕｰｻﾞは「ｻｰﾊﾞからﾛｰｶﾙ」を使用する。

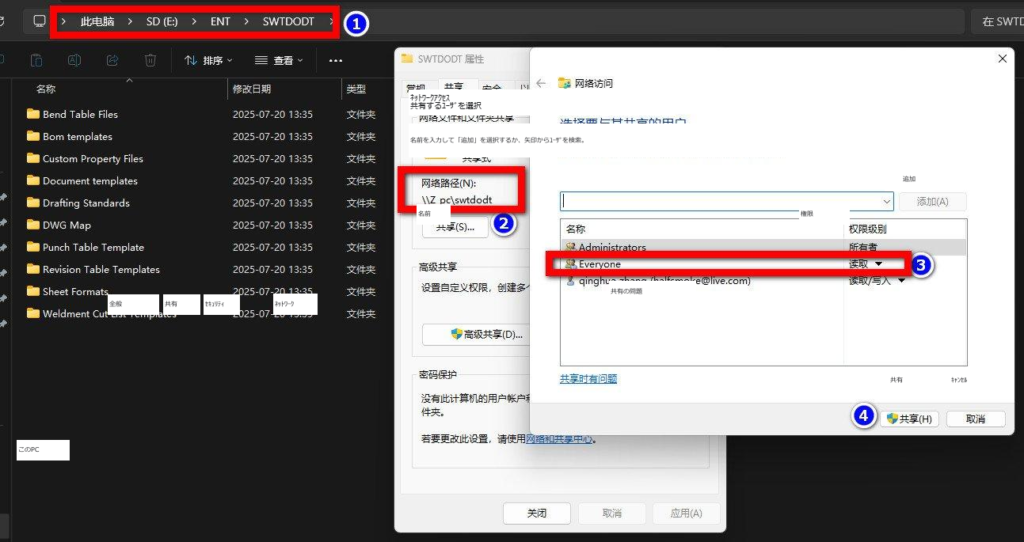

8. Windows共有を設定（任意）
【管理者／Windowsｻｰﾊﾞ】ｻｰﾊﾞのﾛｰｶﾙﾊﾟｽがE:\ENT、ﾈｯﾄﾜｰｸｱﾄﾞﾚｽが\\192.168.1.6の場合、E:\ENT\swtdodtをLAN共有する。
ﾕｰｻﾞがWindowsｴｸｽﾌﾟﾛｰﾗｰで\\Z_PC\swtdodtまたは\\192.168.1.6\swtdodtを開けることを確認する。

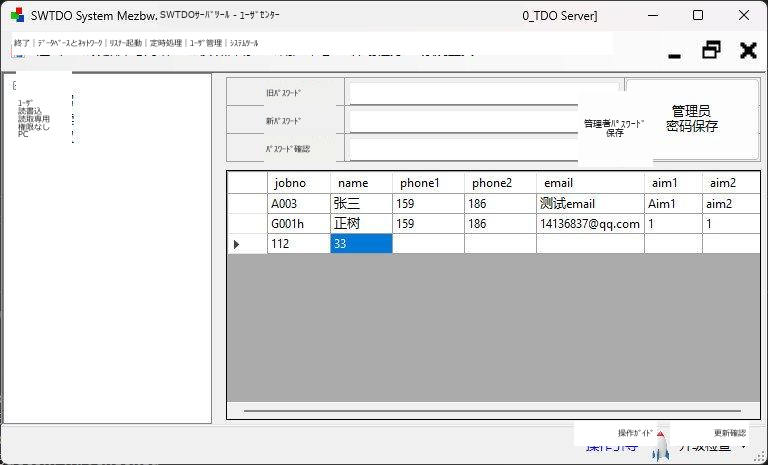

9. 企業ﾓｼﾞｭｰﾙの権限を付与
【企業ﾓｼﾞｭｰﾙ／管理者／TDOServer】「ﾕｰｻﾞｾﾝﾀｰ」を開く。対話型ﾊﾟﾗﾒﾄﾘｯｸ、ﾗｲﾌﾞﾗﾘ、ﾌｧｽﾅｰﾗｲﾌﾞﾗﾘなどのﾓｼﾞｭｰﾙではﾕｰｻﾞ権限が必要。企業ﾗｲﾌﾞﾗﾘは共同構築に対応するため、対象ﾕｰｻﾞにｱｯﾌﾟﾛｰﾄﾞ権限を付与する。
手順6で登録したﾕｰｻﾞの既定権限は読取専用で、共有ﾗｲﾌﾞﾗﾘへの追加は行えない。
10. 組立加速を設定（有料ﾗｲｾﾝｽ必要）
【管理者／TDOServer】組立加速は定時処理で既存の企業ﾗｲﾌﾞﾗﾘをｽｷｬﾝする。対象は*.SLDPRT部品ﾌｧｲﾙのみで、ｱｾﾝﾌﾞﾘは対象外。
部品と同じﾌｫﾙﾀﾞに同名図面がある場合、組立加速U側は両方のﾌｧｲﾙを併せてﾀﾞｳﾝﾛｰﾄﾞする。
ｽｷｬﾝ時間はﾗｲﾌﾞﾗﾘ規模により数十分に及ぶ場合がある。複数のﾊﾟｽとｻﾌﾞﾃﾞｨﾚｸﾄﾘを追加でき、子ﾌｫﾙﾀﾞも自動的に対象となる。
権限区分
全ﾓｼﾞｭｰﾙの完全利用には読書込権限が必要。読取専用ﾕｰｻﾞはﾘｿｰｽを参照できる。権限なしﾕｰｻﾞは企業ﾘｿｰｽを使用できない。読書込ﾕｰｻﾞは本人の社員番号で作成したﾘｿｰｽを管理できるが、他ﾕｰｻﾞのﾘｿｰｽは管理できない。ﾓｼﾞｭｰﾙC側ﾄｰｸﾝを持つPCは、そのﾓｼﾞｭｰﾙの全ﾘｿｰｽを管理できる。
使用方法
Localｲﾝﾀｰﾌｪｰｽ
手順0～7を完了すると、SWTDOT設定とﾃﾝﾌﾟﾚｰﾄをｻｰﾊﾞからﾀﾞｳﾝﾛｰﾄﾞ済みとなる。ｸﾗｲｱﾝﾄは単体運用となり、TDOServerを終了できる。
Entｲﾝﾀｰﾌｪｰｽ
手順8が必須。全設定とSWTDOTﾃﾝﾌﾟﾚｰﾄをｻｰﾊﾞから直接取得する。TDOServerはﾘｽﾅｰｻｰﾋﾞｽを起動した状態で継続稼働させる。
企業ﾓｼﾞｭｰﾙ
- ﾗｲﾌﾞﾗﾘ、ﾌｧｽﾅｰﾗｲﾌﾞﾗﾘ、組立加速の企業ﾕｰｻﾞはEntｲﾝﾀｰﾌｪｰｽを使用する。
- 対話型ﾊﾟﾗﾒﾄﾘｯｸﾓｼﾞｭｰﾙでは、Entｲﾝﾀｰﾌｪｰｽのみﾊﾟﾗﾒﾄﾘｯｸ方程式ﾃﾞｰﾀを検索できる。方程式ﾃﾞｰﾀのﾛｰｶﾙﾁｪｯｸｲﾝには対応するため、それ以外はLocalｲﾝﾀｰﾌｪｰｽで単体運用できる。
部品番号・ﾌﾟﾛｼﾞｪｸﾄ番号
ｻｰﾊﾞで一元採番する場合、Entｲﾝﾀｰﾌｪｰｽが必須となり単体運用は行えない。そのためSWTDOTは共通採番を使用せず、社員番号＋連番の形式へ変更する。社員番号はﾁｰﾑﾓｼﾞｭｰﾙの必須要素となる。
